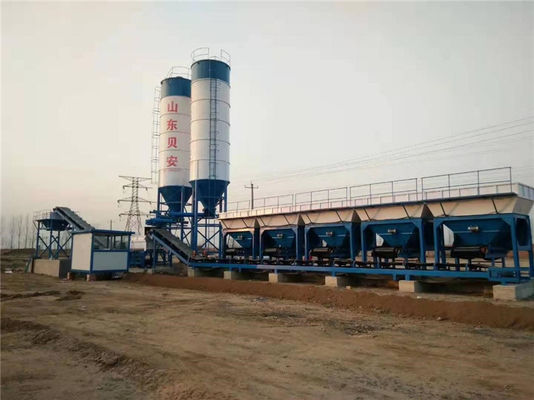

کارخانه اختلاط خاک تثبیت شده سری WDJ مجموعه کاملی از تجهیزات ویژه برای اختلاط مداوم مواد پایه جاده است که توسط شرکت ما بر اساس جذب مزایای کارخانه اختلاط خاک تثبیت شده مداوم در داخل و خارج از کشور ساخته شده است.
کارخانه اختلاط خاک تثبیت شده سری WBZ و کارخانه اختلاط شن درجه بندی شده با قیمت مناسب، هر دو تجهیزات اختلاط ویژه ای هستند که توسط شرکت ما برای رفع نیازهای ساخت و ساز مصالح پایه برای بزرگراه های درجه بالا، جاده های شهری، فرودگاه ها، اسکله ها، ورزش ها توسعه یافته و تولید شده اند. زمینه ها و سایر امکانات با استفاده از پیشرفته ترین تکنولوژی در داخل و خارج از کشور.
برای تولید شن و ماسه تثبیت شده با سیمان، مواد پایه تثبیت شده خاک خاکستری، بتن تراکم پذیر و سایر چمن ها می تواند از آهک، آهک خرد شده (محتوای آب 10-15٪)، خاک، شن و ماسه، خاکستر بادی، سیمان و سایر مواد خام استفاده کند. -مواد ریشهمواد پایه تولید شده توسط آن به طور دقیق تناسب، به طور مساوی مخلوط شده و الزامات ساخت و ساز را برآورده می کند.
پارامترهای عملکرد اصلی کارخانه اختلاط خاک تثبیت شده نوع WDJ300.400.500.600.700.800:
| مدل پارامتر | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| بهره وری | 300 تن در ساعت | 400 تن در ساعت | 500 تن در ساعت | 600 تن در ساعت | 700 تن در ساعت | 800 تن در ساعت |
| روش اندازه گیری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری |
| روش تنظیم | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر |
| حالت کنترل | خودکار | خودکار | خودکار | خودکار | خودکار | خودکار |
| دقت توزین (مجموعه) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقت توزین (پودر) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قدرت موتور اصلی | 37 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | 90 کیلووات | 110 کیلو وات |
| وزن مجموع | 24 تن | 24 تن | 27 تن | 27 تن | 30 تن | 30 تن |
| حداکثر قدرت | 115 کیلووات | 125 کیلووات | 140 کیلو وات | 155 کیلووات | 180 کیلووات | 200 کیلووات |
جدول زیر پیکربندی کارخانه اختلاط خاک تثبیت شده با کامپیوتر WDJ600 D و سرعت کنترل شده با فرکانس کنترل شده
| خیر | نام قطعه | مدل مشخصات | تعداد | محل مبدا | ملاحظات | ||
| 1 | ماشین کامل |
3، حداکثر اندازه دانه مخلوط کردن دانه ها: 60 میلی متر 4، دقت اندازه گیری سنگدانه: ± 0.5-1٪ 5، دقت اندازه گیری مواد پودر: ± 0.5-1٪ 6، فرم مونتاژ: نوع قابل جدا شدن 7، مساحت: 43 متر * 15 متر 8،پیکربندی:چهار قیف و یک سطل (دو موتور) |
قیف سنگدانه، صفحه آهنی سطل تمام شده دارای 5 میلی متر است، دستگاه تسمه مسطح، دستگاه تسمه شیبدار کانال فولادی 18 را می پذیرد؛ قیف سنگدانه، پاهای میکسر دارای 20 پرتو I است.کمربند صاف و کمربند شیبدار از کمربند نایلونی استفاده می کنند.
|
||||
| 2 | سیستم بچینگ سنگدانه | قیف سنگدانه | صفحه آهنی 12 متر مربع با استفاده از 5 میلی متر | 4 | بیان، شاندونگ |
نوع ترکیب: ترکیب تک بن عرض قیف: 3300 میلی متر |
|
| ویبراتور | 1.1 کیلو وات | 4 | هنان شین شیانگ | ||||
| صفحه شبکه |
صفحه نمایش تقویت شده با شبکه
|
4 | بیان، شاندونگ | ||||
| ترازو کمربند | دقت توزین ± 0.5-1٪ | 4 | بیان، شاندونگ | ||||
| درام مقیاس تسمه | 4 کیلو وات | 4 |
زیبو شاندونگ |
||||
| سنسور فشار | 150 کیلوگرم | 4 | بنگبو آنهویی | ||||
| غلطک های حامل مقیاس تسمه | φ89×1080 | 1 مجموعه | بیان، شاندونگ | ||||
| غلتک حامل مقیاس تسمه | φ89×1040 | 1 مجموعه | بیان، شاندونگ | ||||
| قرقره تسمه فشار | 1 | بیانشاندونگ | |||||
| قاب دستگاه تسمه دوز | فولاد کانالی [18 | 1 | بیان، شاندونگ | ||||
| قرقره موتوری | 50100 - 15 کیلووات - 2.5 | 1 | بیان، شاندونگ | ||||
| کمربند تخت حلقه | کمربند نایلونی 1000×5 تا 39.3 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1 مجموعه | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| چوب عمودی | 1 مجموعه | بیان، شاندونگ | |||||
| 3 | سیستم تامین پودر | سیستم تغذیه سطل پودر | 80-100 تن | 1 | بیان، شاندونگ | ||
| حذف گرد و غبار | هیچ یک | بیان، شاندونگ | |||||
| شیر دروازه | 800×800 | 1 | بیان، شاندونگ | ||||
| چرخ دستی سوپاپ دروازه | 320 | 2 | بیان، شاندونگ | ||||
| نوار نقاله پیچ | φ325×2700mm | 1 | بیان، شاندونگ | ||||
| موتور مارپیچ | 5.5 کیلو وات | 1 | بیان، شاندونگ | ||||
| سیم بکسل | φ6 تا 10 متر | 1 | بیان، شاندونگ | ||||
| کیف لباس | φ325 | 2 | بیان، شاندونگ | ||||
| ترازوی الکترونیکی مارپیچی | Φ325×1400mm | 1 | بیان، شاندونگ | ||||
| موتور توزین الکترونیکی | 4 کیلو وات | 1 | بیان، شاندونگ | ||||
| سنسور تنش جریان | 500 کیلوگرم | 1 |
بنگبو، آنهویی |
||||
| 4 | اتاق عمل | اتاق کنترل | 1 | بیان، شاندونگ |
حالت کنترل: کنترل کامپیوتر
|
||
| تهویه کننده هوا | 1.2 اسب بخار (نوع سرمایش و گرمایش) | 1 | |||||
| 5 | سیستم تامین آب | پمپ شناور | 2.2 کیلو وات | 1 | زیبو، شاندونگ | حالت آب: تنظیم فرکانس | |
| جریان پمپ آب | 40 متر مربع در ساعت | 1 | بیان، شاندونگ | ||||
| 6 | دستگاه اختلاط | میکسر | 1 | بیان، شاندونگ |
ماشین تایپ: دو محور افقی قوی نوع پیوسته |
||
| دو موتوره | 37 کیلو وات | 2 | موتور | ||||
| تیغه | مواد مقاوم در برابر سایش آلیاژ منگنز بالا | 60 | ویفانگ، شاندونگ | ||||
| کاهش دهنده سرعت | ZLY180 | 2 | زیبو، شاندونگ | ||||
| 7 | دستگاه ذخیره سازی | دستگاه تسمه شیبدار |
شیب نصب Q=18 درجه کانال قاب: فولاد [18 |
1 | بیان، شاندونگ |
محرک درب سطلی روش: پنوماتیک
سطل ذخیره سازی ارتفاع تخلیه: 3700 میلی متر
|
|
| درام محرک الکتریکی | 50100 - 18.5 کیلووات - 2.5 | 1 | زیبو، شاندونگ | ||||
| کمربند مسطح حلقوی | کمربند نایلونی 1000×4 تا 38 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1تنظیم | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| سطل ذخیره نهایی | صفحه آهنی 8 متر مکعبی با 5 میلی متر | 1 | بیان، شاندونگ | ||||
| ویبراتور | 0.5 کیلو وات | 2 | شین شیانگ، هنان | ||||
| زنگ برقی | 1 | بیان، شاندونگ | |||||
| 8 | سیستم مدار هوا | شیر برقی | 4V310 | 2 | ژجیانگ | ||
| موتور | Y132S1-2-5.5KWB3 | 1 | بیان، شاندونگ | ||||
| کمپرسور هوا | 0.67/7 تا 5.5 کیلو وات | 1 | |||||
| سیلندر هوا | 100×250 | 4 | |||||
| 9 | سیستم کنترل الکتریکی | اجزای الکتریکی | 1 | چینت دکسی |
اجزای الکتریکی می توانند اختیاری باشند اتصال ارتباطی 485 را بپذیرید |
||
| سیستم کنترل | 1 | بیان، شاندونگ | |||||
| میزبان کامپیوتر | 1 | لنوو | |||||
| نظارت کنید | 1 | لنوو | |||||
| معکوس کننده | 3.7 کیلووات | 4 | های لی پو | ||||
| معکوس کننده | 5.5 کیلووات | 1 | های لی پو | ||||
| 11 | پیوست ها | ابزار مخصوص | 1 | بیان، شاندونگ | |||
| راهنمای کاربر | 1 | بیان، شاندونگ | |||||
| گواهی انطباق | 1 | بیان، شاندونگ | |||||
توجه: 1 به دلیل پیشرفت فنی، ممکن است مبدا قطعات خریداری شده و مدل پارامترهای فنی تغییر کند، اما عملکردها بدتر از موارد موجود نیست.
2 خریدار باید امکانات زیر را آماده کند: فونداسیون بتنی ایستگاه اختلاط، منبع تغذیه کابینت توزیع برق ایستگاه اختلاط و منبع ذخیره آب ایستگاه اختلاط.روغن مکانیکی مورد نیاز برای تجهیزات و سیستم حفاظت از صاعقه لازم در ایستگاه اختلاط.
پیکربندی محصول:
1، سیستم تامین دسته ای: متشکل از قیف تقسیم، دستگاه تسمه اندازه گیری با فرکانس کنترل شده با سرعت، نوار نقاله.
2، سیستم تامین مواد سیمان: مجهز به سیلو سیمان (قیف سیمان)، فیدر پروانه اندازه گیری فرکانس متغیر با سرعت کنترل شده، نوار نقاله توزین الکترونیکی مارپیچی.
3، سیستم تامین آب اتوماتیک: مخزن فشار، پمپ شناور، خط لوله، شیر کاهش فشار، متر جریان آب، آب پاش.
4، سیستم اختلاط: کاهنده موتور، میکسر پیوسته دو محور افقی.
5، سیستم دستگاه سطل ذخیره سازی: سطل ذخیره سازی دوگانه تخلیه، دستگاه کمربند شیبدار، کمپرسور هوا.
6، سیستم الکتریکی: کابینه کنترل عملیات، اتاق عمل.
7، سیستم کنترل اندازه گیری: طراحی شده با قطعات الکترونیکی سازنده معروف داخلی، کنترل سرعت تبدیل فرکانس، کتابچه راهنمای کنترل میکرو کامپیوتر و دو فرم خودکار.این دستگاه مجهز به سیلو سیمان حجیم (شامل نوار نقاله پیچی) می باشد.برای قیف سیمان کیسه ای می توان آن را با توجه به نیاز کاربر به دستگاه دیگری مجهز کرد.
ما پشتیبانی فنی و خدمات جامعی را برای کارخانه اختلاط خاک تثبیت شده خود ارائه می دهیم.خدمات ما شامل:
ما متعهد به ارائه خدمات و پشتیبانی با بالاترین کیفیت به شما هستیم تا اطمینان حاصل کنیم که کارخانه شما با عملکرد مطلوب کار می کند.اگر سوالی دارید یا نیاز به کمک دارید، لطفا با ما تماس بگیرید.
