ایستگاه اختلاط خاک تثبیت برای دقت توزین سیمان بزرگراه WDJ600
کارخانه اختلاط خاک تثبیت شده سری WDJ به طور خاص برای اختلاط مداوم مواد پایه جاده طراحی شده است.این تجهیزات پیشرفته بر اساس مزایای کارخانه اختلاط خاک تثبیت شده پیوسته در داخل و خارج از کشور توسعه یافته است، بنابراین عملکرد فنی با کیفیت بالا را تضمین می کند.
کارخانه اختلاط خاک تثبیت شده سری WBZ از شرکت ما قیمت رقابتی را ارائه می دهد.این به طور ویژه برای پاسخگویی به نیازهای مواد پایه برای بزرگراه های درجه یک، جاده های شهری، فرودگاه ها، اسکله ها، زمین های ورزشی و سایر امکانات طراحی شده است.این با اولین تکنولوژی در نوع خود از منابع داخلی و بین المللی مهندسی شده است.
این دستگاه می تواند از انواع مواد خام برای تولید مواد پایه مختلف، از جمله شن و ماسه تثبیت شده با سیمان، مواد پایه تثبیت شده با خاک خاکستری و بتن تراکم شونده استفاده کند.با نسبت دقیق و مخلوط کردن یکنواخت، مواد تولید شده توسط دستگاه مطابق با استانداردهای ساخت و ساز دولتی مربوطه است.
پارامترهای عملکرد اصلی کارخانه اختلاط خاک تثبیت شده نوع WDJ300.400.500.600.700.800:
| مدل پارامتر | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| بهره وری | 300 تن در ساعت | 400 تن در ساعت | 500 تن در ساعت | 600 تن در ساعت | 700 تن در ساعت | 800 تن در ساعت |
| روش اندازه گیری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری |
| روش تنظیم | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر |
| حالت کنترل | خودکار | خودکار | خودکار | خودکار | خودکار | خودکار |
| دقت توزین (مجموعه) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقت توزین (پودر) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قدرت موتور اصلی | 37 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | 90 کیلووات | 110 کیلو وات |
| وزن مجموع | 24 تن | 24 تن | 27 تن | 27 تن | 30 تن | 30 تن |
| حداکثر قدرت | 115 کیلووات | 125 کیلووات | 140 کیلو وات | 155 کیلووات | 180 کیلووات | 200 کیلووات |
WDJ600 نوع Dاندازه گیری کامپیوتریd و جدول زیر پیکربندی گیاه اختلاط خاک تثبیت شده با سرعت کنترل شده
| خیر | نام قطعه | مدل مشخصات | تعداد | محل مبدا | ملاحظات | ||
| 1 | ماشین کامل |
6، فرم مونتاژ: نوع قابل جدا شدن 7، مساحت: 50 متر * 15 متر 8 پیکربندی: چهار قیف و دو سطل (نوع اختلاط ثانویه دو موتوره) |
قیف سنگدانه، صفحه آهنی سطل تمام شده دارای 5 میلی متر است، دستگاه تسمه مسطح، دستگاه تسمه شیبدار کانال فولادی 18 را می پذیرد؛ قیف سنگدانه، پاهای میکسر دارای 20 پرتو I است.کمربند صاف و کمربند شیبدار از کمربند نایلونی استفاده می کنند. .
|
||||
| 2 |
سیستم بچینگ سنگدانه
|
قیف سنگدانه | صفحه آهنی 12 متر مربع با استفاده از 5 میلی متر | 4 | بیان، شاندونگ |
نوع ترکیب: ترکیب تک بن عرض قیف: 3300 میلی متر |
|
| ویبراتور | 1.1 کیلو وات | 4 | هنان شین شیانگ | ||||
| صفحه شبکه |
صفحه نمایش تقویت شده با شبکه
|
4 | بیان، شاندونگ | ||||
| ترازو کمربند | دقت توزین ± 0.5-1٪ | 4 | بیان، شاندونگ | ||||
| درام مقیاس تسمه | 4 کیلو وات | 4 |
زیبو شاندونگ |
||||
| سنسور فشار | 150 کیلوگرم | 4 | بنگبو آنهویی | ||||
| غلطک های حامل مقیاس تسمه | φ89×1080 | 1 مجموعه | بیان، شاندونگ | ||||
| غلتک حامل مقیاس تسمه | φ89×1040 | 1 مجموعه | بیان، شاندونگ | ||||
| قرقره تسمه فشار | 1 | بیان، شاندونگ | |||||
| قاب دستگاه تسمه دوز | فولاد کانالی [18 | 1 | بیان، شاندونگ | ||||
| قرقره موتوری | 50100 - 15 کیلووات - 2.5 | 1 | بیان، شاندونگ | ||||
| کمربند تخت حلقه | کمربند نایلونی 1000×5 تا 47.5 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1 مجموعه | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| چوب عمودی | 1 مجموعه | بیان، شاندونگ | |||||
| 3 | سیستم تامین پودر | سیستم تغذیه سطل پودر | 80-100 تن | 2 | بیان، شاندونگ | ||
| حذف گرد و غبار | هیچ یک | اختیاری | |||||
| شیر دروازه | 800×800 | 2 | بیان، شاندونگ | ||||
| چرخ دستی سوپاپ دروازه | 320 | 4 | بیان، شاندونگ | ||||
| نوار نقاله پیچ | φ325×2700mm | 2 | بیان، شاندونگ | ||||
| موتور مارپیچ | 5.5 کیلو وات | 2 | بیان، شاندونگ | ||||
| سیم بکسل | φ6 تا 10 متر | 2 | بیان، شاندونگ | ||||
| کیف لباس | φ325 | 4 | بیان، شاندونگ | ||||
| ترازوی الکترونیکی مارپیچی | Φ325×1400mm | 2 | بیان، شاندونگ | ||||
| موتور توزین الکترونیکی | 4 کیلو وات | 2 | بیان، شاندونگ | ||||
| سنسور تنش جریان | 500 کیلوگرم | 2 |
بنگبو، آنهویی |
||||
| 4 | اتاق عمل | اتاق کنترل | 1 | بیان، شاندونگ |
حالت کنترل: کنترل کامپیوتر
|
||
| چراغ LED | 1 | بیان، شاندونگ | |||||
| تهویه کننده هوا | 1HP (نوع سرمایش و گرمایش) | 1 | |||||
| سوکت | 1 | برند معروف | |||||
| 5 | سیستم تامین آب | پمپ شناور | 2.2 کیلو وات | 1 | زیبو، شاندونگ | حالت کنترل آب: تنظیم فرکانس | |
| جریان پمپ آب | 40 متر مربع در ساعت | 1 | بیان، شاندونگ | ||||
| خطوط لوله و اتصالات | 1 | ویفانگ، شاندونگ | |||||
| 6 | دستگاه اختلاط | میکسر | 2 | بیان، شاندونگ |
ماشین تایپ: دو محور افقی قوی نوع پیوسته |
||
| دو موتوره | 37 کیلو وات | 4 | موتور | ||||
| تیغه | مواد مقاوم در برابر سایش آلیاژ منگنز بالا | 60*2 | ویفانگ، شاندونگ | ||||
| کاهش دهنده سرعت | ZLY180 | 4 | زیبو، شاندونگ | ||||
| 7 | دستگاه ذخیره سازی | دستگاه تسمه شیبدار |
شیب نصب Q=18 درجه کانال قاب: فولاد [18 |
1 | بیان، شاندونگ |
محرک درب قیف روش: پنوماتیک
سطل ذخیره سازی ارتفاع تخلیه: 3700 میلی متر |
|
| درام محرک الکتریکی | 50100 - 18.5 کیلووات - 2.5 | 1 | زیبو، شاندونگ | ||||
| کمربند مسطح حلقوی | کمربند نایلونی 1000×4 تا 38 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1 مجموعه | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| رول عمودی | 1 مجموعه | بیان، شاندونگ | |||||
| سطل ذخیره نهایی | صفحه آهنی 8 متر مکعبی (انباشته) با 5 میلی متر | 1 | بیان، شاندونگ | ||||
| ویبراتور | 1.1 کیلو وات | 1 | شین شیانگ، هنان | ||||
| 8 | سیستم مدار هوا | شیر برقی | 4V310 | 2 | ژجیانگ | ||
| موتور | Y132S1-2-5.5KWB3 | 1 | بیان، شاندونگ | ||||
| کمپرسور هوا | 0.67/7 تا 5.5 کیلو وات | 1 | |||||
| سیلندر هوا | 100×250 | 4 | |||||
| 9 | سیستم کنترل الکتریکی | اجزای الکتریکی | 1 | چینت دکسی |
اجزای الکتریکی می توانند اختیاری باشند اتصال ارتباطی 485 را بپذیرید |
||
| سیستم کنترل | 1 | بیان، شاندونگ | |||||
| میزبان کامپیوتر | 1 | لنوو | |||||
| نظارت کنید | 1 | لنوو | |||||
| معکوس کننده | 3.7 کیلووات | 5 | های لی پو | ||||
| معکوس کننده | 5.5 کیلووات | 2 | های لی پو | ||||
| 11 | پیوست ها | ابزار مخصوص | 1 | بیان، شاندونگ | |||
| راهنمای کاربر | 1 | بیان، شاندونگ | |||||
| گواهی انطباق | 1 | بیان، شاندونگ | |||||
توجه: 1 به دلیل پیشرفت فنی، ممکن است مبدا قطعات خریداری شده و مدل پارامترهای فنی تغییر کند، اما عملکردها بدتر از موارد موجود نیست.
2 خریدار باید امکانات زیر را آماده کند: فونداسیون بتنی ایستگاه اختلاط، منبع تغذیه کابینت توزیع برق ایستگاه اختلاط و منبع ذخیره آب ایستگاه اختلاط.روغن مکانیکی مورد نیاز برای تجهیزات و سیستم حفاظت از صاعقه لازم در ایستگاه اختلاط.
پیکربندی محصول:
1، سیستم تامین دسته ای: این سیستم از یک قیف تقسیم کننده، یک دستگاه تسمه اندازه گیری با فرکانس کنترل شده با سرعت کنترل شده و یک نوار نقاله تشکیل شده است.
2، سیستم تامین مواد سیمان: سیستم تامین مواد سیمان توسط یک سیلو سیمان (قیف سیمان)، یک فیدر پروانه اندازه گیری فرکانس متغیر با سرعت کنترل شده و یک نوار نقاله توزین الکترونیکی مارپیچی تشکیل شده است.
3، سیستم تامین آب اتوماتیک: این سیستم از یک مخزن فشار، یک پمپ شناور، یک خط لوله، یک شیر کاهنده فشار، یک جریان سنج آب و یک آب پاش تشکیل شده است.
4، سیستم اختلاط: قلب این سیستم کاهنده موتور است و با یک میکسر پیوسته شفت افقی دوگانه تکمیل می شود.
5، سیستم دستگاه سطل ذخیره سازی: این سیستم از یک سطل ذخیره تخلیه دوگانه، یک دستگاه تسمه شیبدار و یک کمپرسور هوا تشکیل شده است.
6، سیستم الکتریکی: این سیستم از یک کابینه کنترل عملیات و یک اتاق عمل تشکیل شده است.
7، سیستم کنترل اندازه گیری: سیستم کنترل اندازه گیری قطعات الکترونیکی سازنده معروف داخلی را با کنترل سرعت تبدیل فرکانس و کنترل میکرو کامپیوتر با هر دو حالت دستی و خودکار اتخاذ می کند.این دستگاه مجهز به سیلو سیمان حجیم (شامل نوار نقاله پیچی) می باشد.در صورت نیاز کاربر، می تواند آن را به قیف سیمانی کیسه ای مجهز کند.

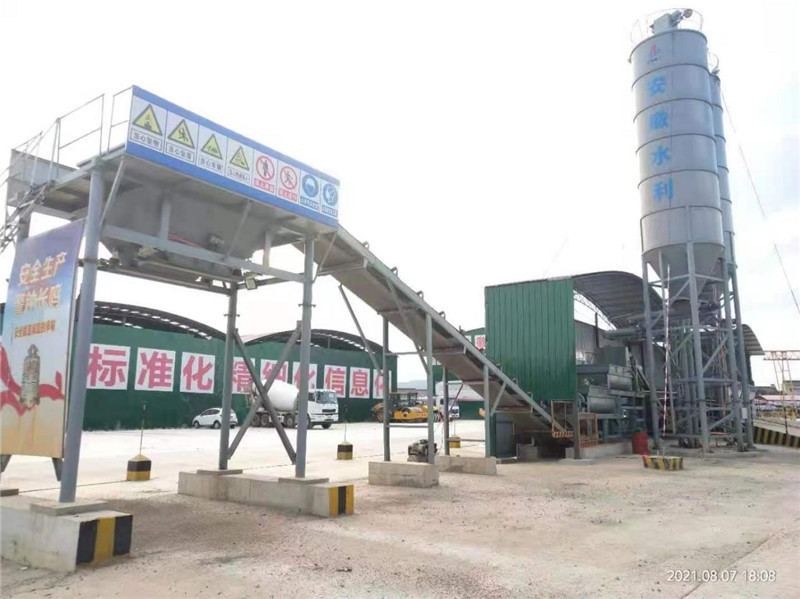

کارخانه اختلاط خاک تثبیت شده، همچنین به عنوان ایستگاه اختلاط خاک تثبیت شده برای بزرگراه شناخته می شود، یک تجهیزات حرفه ای برای مخلوط کردن انواع مختلف خاک تثبیت شده است.نام تجاری کارخانه اختلاط خاک تثبیت شده Beian و شماره مدل WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800 می باشد.
کارخانه اختلاط خاک تثبیت شده ما با پشتیبانی فنی و بسته خدماتی جامع ارائه می شود که برای کارکرد کارخانه شما با حداکثر کارایی و بهره وری طراحی شده است.پشتیبانی فنی و خدمات ما شامل:
ما متعهد هستیم که بالاترین سطح پشتیبانی فنی و خدمات را به مشتریان خود ارائه دهیم و اطمینان حاصل کنیم که کارخانه اختلاط خاک تثبیت شده شما در اوج راندمان و عملکرد کار می کند.امروز با ما تماس بگیرید تا درباره گزینه های پشتیبانی فنی و خدمات ما بیشتر بدانید.
