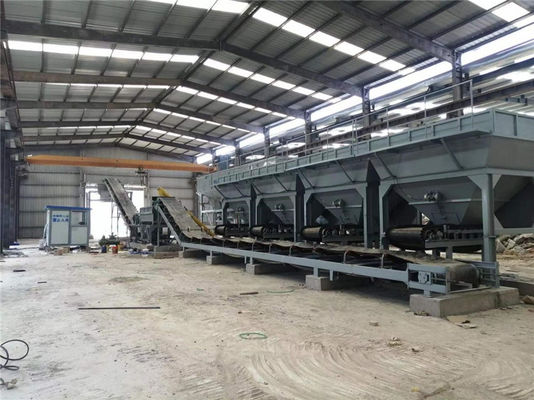

کارخانه اختلاط خاک تثبیت شده سری WDJ برای رفع نیاز به بزرگراه های درجه یک، جاده های شهری، فرودگاه ها، اسکله ها، زمین های ورزشی و سایر امکانات توسعه یافته است.این محصول قابلیت استفاده از آهک، آهک رانده شده (در حدود 10-15 درصد آب)، خاک، شن و ماسه، خاکستر بادی، سیمان و سایر مواد اولیه و تولید شن و ماسه تثبیت شده با سیمان، مواد پایه تثبیت شده خاک خاکستری، بتن تراکم پذیر و سایر مواد مردمیتمام مواد تولید شده با دقت متناسب و به طور مساوی مخلوط می شوند.
کارخانه اختلاط خاک تثبیت شده سری WBZ و کارخانه اختلاط شن درجه بندی شده ما با آخرین تکنولوژی و قیمت مناسب تولید می شوند.این برای تامین نیازهای ساخت و ساز مصالح پایه با مواد پایه با کارایی بالا طراحی شده است.هر ماده خام در فرآیند تولید با دقت مخلوط می شود و اطمینان حاصل می کند که مواد تولید شده مطابق با الزامات ساخت و ساز هستند.
پارامترهای عملکرد اصلی کارخانه اختلاط خاک تثبیت شده نوع WDJ300.400.500.600.700.800:
| مدل پارامتر | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| بهره وری | 300 تن در ساعت | 400 تن در ساعت | 500 تن در ساعت | 600 تن در ساعت | 700 تن در ساعت | 800 تن در ساعت |
| روش اندازه گیری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری |
| روش تنظیم | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر |
| حالت کنترل | خودکار | خودکار | خودکار | خودکار | خودکار | خودکار |
| دقت توزین (مجموعه) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقت توزین (پودر) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قدرت موتور اصلی | 37 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | 90 کیلووات | 110 کیلو وات |
| وزن مجموع | 24 تن | 24 تن | 27 تن | 27 تن | 30 تن | 30 تن |
| حداکثر قدرت | 115 کیلووات | 125 کیلووات | 140 کیلو وات | 155 کیلووات | 180 کیلووات | 200 کیلووات |
جدول زیر پیکربندی کارخانه اختلاط خاک تثبیت شده با کامپیوتر WDJ600 D و سرعت کنترل شده با فرکانس کنترل شده
| خیر | نام قطعه | مدل مشخصات | تعداد | محل مبدا | ملاحظات | ||
| 1 | ماشین کامل |
3، حداکثر اندازه دانه مخلوط کردن دانه ها: 60 میلی متر 4، دقت اندازه گیری سنگدانه: ± 0.5-1٪ 5، دقت اندازه گیری مواد پودر: ± 0.5-1٪ 6، فرم مونتاژ: نوع قابل جدا شدن 7، مساحت: 43 متر * 15 متر 8،پیکربندی:چهار قیف و یک سطل (دو موتور) |
قیف سنگدانه، صفحه آهنی سطل تمام شده دارای 5 میلی متر است، دستگاه تسمه مسطح، دستگاه تسمه شیبدار کانال فولادی 18 را می پذیرد؛ قیف سنگدانه، پاهای میکسر دارای 20 پرتو I است.کمربند صاف و کمربند شیبدار از کمربند نایلونی استفاده می کنند.
|
||||
| 2 | سیستم بچینگ سنگدانه | قیف سنگدانه | صفحه آهنی 12 متر مربع با استفاده از 5 میلی متر | 4 | بیان، شاندونگ |
نوع ترکیب: ترکیب تک بن عرض قیف: 3300 میلی متر |
|
| ویبراتور | 1.1 کیلو وات | 4 | هنان شین شیانگ | ||||
| صفحه شبکه |
صفحه نمایش تقویت شده با شبکه
|
4 | بیان، شاندونگ | ||||
| ترازو کمربند | دقت توزین ± 0.5-1٪ | 4 | بیان، شاندونگ | ||||
| درام مقیاس تسمه | 4 کیلو وات | 4 |
زیبو شاندونگ |
||||
| سنسور فشار | 150 کیلوگرم | 4 | بنگبو آنهویی | ||||
| غلطک های حامل مقیاس تسمه | φ89×1080 | 1 مجموعه | بیان، شاندونگ | ||||
| غلتک حامل مقیاس تسمه | φ89×1040 | 1 مجموعه | بیان، شاندونگ | ||||
| قرقره تسمه فشار | 1 | بیانشاندونگ | |||||
| قاب دستگاه تسمه دوز | فولاد کانالی [18 | 1 | بیان، شاندونگ | ||||
| قرقره موتوری | 50100 - 15 کیلووات - 2.5 | 1 | بیان، شاندونگ | ||||
| کمربند تخت حلقه | کمربند نایلونی 1000×5 تا 39.3 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1 مجموعه | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| چوب عمودی | 1 مجموعه | بیان، شاندونگ | |||||
| 3 | سیستم تامین پودر | سیستم تغذیه سطل پودر | 80-100 تن | 1 | بیان، شاندونگ | ||
| حذف گرد و غبار | هیچ یک | بیان، شاندونگ | |||||
| شیر دروازه | 800×800 | 1 | بیان، شاندونگ | ||||
| چرخ دستی سوپاپ دروازه | 320 | 2 | بیان، شاندونگ | ||||
| نوار نقاله پیچ | φ325×2700mm | 1 | بیان، شاندونگ | ||||
| موتور مارپیچ | 5.5 کیلو وات | 1 | بیان، شاندونگ | ||||
| سیم بکسل | φ6 تا 10 متر | 1 | بیان، شاندونگ | ||||
| کیف لباس | φ325 | 2 | بیان، شاندونگ | ||||
| ترازوی الکترونیکی مارپیچی | Φ325×1400mm | 1 | بیان، شاندونگ | ||||
| موتور توزین الکترونیکی | 4 کیلو وات | 1 | بیان، شاندونگ | ||||
| سنسور تنش جریان | 500 کیلوگرم | 1 |
بنگبو، آنهویی |
||||
| 4 | اتاق عمل | اتاق کنترل | 1 | بیان، شاندونگ |
حالت کنترل: کنترل کامپیوتر
|
||
| تهویه کننده هوا | 1.2 اسب بخار (نوع سرمایش و گرمایش) | 1 | |||||
| 5 | سیستم تامین آب | پمپ شناور | 2.2 کیلو وات | 1 | زیبو، شاندونگ | حالت آب: تنظیم فرکانس | |
| جریان پمپ آب | 40 متر مربع در ساعت | 1 | بیان، شاندونگ | ||||
| 6 | دستگاه اختلاط | میکسر | 1 | بیان، شاندونگ |
ماشین تایپ: دو محور افقی قوی نوع پیوسته |
||
| دو موتوره | 37 کیلو وات | 2 | موتور | ||||
| تیغه | مواد مقاوم در برابر سایش آلیاژ منگنز بالا | 60 | ویفانگ، شاندونگ | ||||
| کاهش دهنده سرعت | ZLY180 | 2 | زیبو، شاندونگ | ||||
| 7 | دستگاه ذخیره سازی | دستگاه تسمه شیبدار |
شیب نصب Q=18 درجه کانال قاب: فولاد [18 |
1 | بیان، شاندونگ |
محرک درب سطلی روش: پنوماتیک
سطل ذخیره سازی ارتفاع تخلیه: 3700 میلی متر
|
|
| درام محرک الکتریکی | 50100 - 18.5 کیلووات - 2.5 | 1 | زیبو، شاندونگ | ||||
| کمربند مسطح حلقوی | کمربند نایلونی 1000×4 تا 38 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1تنظیم | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| سطل ذخیره نهایی | صفحه آهنی 8 متر مکعبی با 5 میلی متر | 1 | بیان، شاندونگ | ||||
| ویبراتور | 0.5 کیلو وات | 2 | شین شیانگ، هنان | ||||
| زنگ برقی | 1 | بیان، شاندونگ | |||||
| 8 | سیستم مدار هوا | شیر برقی | 4V310 | 2 | ژجیانگ | ||
| موتور | Y132S1-2-5.5KWB3 | 1 | بیان، شاندونگ | ||||
| کمپرسور هوا | 0.67/7 تا 5.5 کیلو وات | 1 | |||||
| سیلندر هوا | 100×250 | 4 | |||||
| 9 | سیستم کنترل الکتریکی | اجزای الکتریکی | 1 | چینت دکسی |
اجزای الکتریکی می توانند اختیاری باشند اتصال ارتباطی 485 را بپذیرید |
||
| سیستم کنترل | 1 | بیان، شاندونگ | |||||
| میزبان کامپیوتر | 1 | لنوو | |||||
| نظارت کنید | 1 | لنوو | |||||
| معکوس کننده | 3.7 کیلووات | 4 | های لی پو | ||||
| معکوس کننده | 5.5 کیلووات | 1 | های لی پو | ||||
| 11 | پیوست ها | ابزار مخصوص | 1 | بیان، شاندونگ | |||
| راهنمای کاربر | 1 | بیان، شاندونگ | |||||
| گواهی انطباق | 1 | بیان، شاندونگ | |||||
توجه: 1 به دلیل پیشرفت فنی، ممکن است مبدا قطعات خریداری شده و مدل پارامترهای فنی تغییر کند، اما عملکردها بدتر از موارد موجود نیست.
2 خریدار باید امکانات زیر را آماده کند: فونداسیون بتنی ایستگاه اختلاط، منبع تغذیه کابینت توزیع برق ایستگاه اختلاط و منبع ذخیره آب ایستگاه اختلاط.روغن مکانیکی مورد نیاز برای تجهیزات و سیستم حفاظت از صاعقه لازم در ایستگاه اختلاط.
پیکربندی محصول:
1. سیستم تامین بچینگ: متشکل از یک قیف تقسیم کننده، یک دستگاه تسمه اندازه گیری با فرکانس کنترل شده با سرعت کنترل شده و یک نوار نقاله.
2. سیستم تامین مواد سیمان: از سیلو سیمان (قیف سیمان)، فیدر پروانه اندازه گیری فرکانس متغیر با کنترل سرعت و نوار نقاله توزین الکترونیکی مارپیچی تشکیل شده است.
3. سیستم تامین آب اتوماتیک: متشکل از یک مخزن فشار، یک پمپ شناور، یک خط لوله، یک شیر کاهنده فشار، یک جریان سنج آب و یک آب پاش.
4. سیستم اختلاط: متشکل از یک کاهنده موتور و یک میکسر پیوسته دو محور افقی.
5. سیستم دستگاه سطل ذخیره سازی: دارای یک سطل ذخیره دوتایی تخلیه، یک ماشین تسمه شیبدار و یک کمپرسور هوا.
6. سیستم برق: شامل کابینه کنترل عملیات و اتاق عمل.
7. سیستم کنترل اندازه گیری: مجهز به قطعات الکترونیکی از سازندگان معروف داخلی، دارای کنترل سرعت تبدیل فرکانس و کنترل میکرو کامپیوتر به دو صورت دستی و اتوماتیک.این دستگاه مجهز به سیلو سیمان حجیم شامل نوار نقاله پیچ نیز می باشد.برای قیف سیمان کیسه ای، دستگاه دیگری با توجه به نیاز کاربر در دسترس است.
اینBeian WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800ایستگاه اختلاط خاک تثبیت شده یک دستگاه حرفه ای برای پروژه های تثبیت آهک خاک است.زمان اختلاط کوتاه، ظرفیت تولید زیاد و کیفیت اختلاط بالایی دارد.کارکرد و نگهداری آن آسان است.این یک انتخاب ایده آل برای ایستگاه اختلاط خاک تثبیت شده با آهک، ایستگاه اختلاط خاک تثبیت شده برای بزرگراه، ایستگاه اختلاط خاک تثبیت شده برای فرودگاه، ایستگاه اختلاط خاک تثبیت شده برای راه آهن و ایستگاه اختلاط خاک تثبیت شده برای بزرگراه است.
ما پشتیبانی فنی و خدمات جامعی را برای کارخانه اختلاط خاک تثبیت شده خود ارائه می دهیم.کادر فنی مجرب ما آماده ارائه مشاوره و راهنمایی در مورد تمامی جنبه های کارخانه، از نصب تا تعمیر و نگهداری و تعمیر هستند.
ما زمان پاسخگویی سریع و خدمات قابل اعتماد را تضمین می کنیم تا اطمینان حاصل شود که کارخانه اختلاط خاک تثبیت شده شما در اوج عملکرد به کار خود ادامه می دهد.
