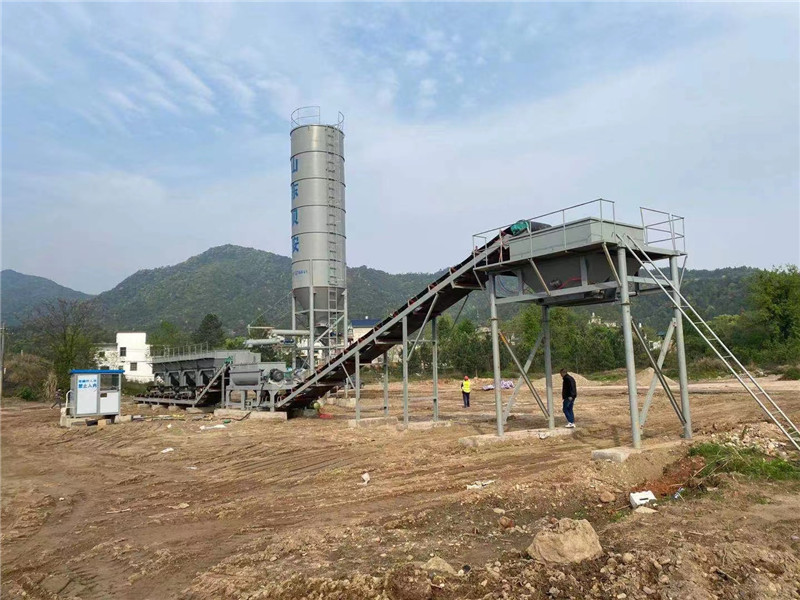

کارخانه اختلاط خاک تثبیت شده سری WDJ انتخاب مناسبی از تجهیزات برای تسهیل اختلاط مواد برای جاده ها است.این بر اساس ترکیب بهترین جنبه‌های طرح‌های کارخانه اختلاط پیوسته مشابه در داخل و خارج از کشور توسعه یافته است.کارخانه اختلاط خاک تثبیت شده سری WBZ ما که به طور خاص متناسب با نیازهای مواد پایه برای ساخت بزرگراه های درجه بالا، خیابان های شهر، فرودگاه ها، اسکله ها، میدان های ورزشی و سایر امکانات طراحی شده است، با قیمتی مقرون به صرفه در دسترس است.
مخلوط خاک، ماسه و شن با استفاده از سنگدانه هایی مانند آهک، آهک خشک شده (محتوای آب بین 10-15٪)، معادن و سیمان ترکیب شده با مواد خام زمینی و خاکستر بادی ایجاد می شود.این مخلوط ویژه تولید شده به عنوان شن و ماسه تثبیت شده با سیمان، مواد پایه خاک تثبیت شده با خاک خاکستری، بتن تراکم پذیر و سایر مواد پایه اساسی شناخته می شود.این مواد به دقت وزن شده و به طور کامل با هم ترکیب می شوند تا الزامات ساخت و ساز را برآورده کنند.
پارامترهای عملکرد اصلی کارخانه اختلاط خاک تثبیت شده نوع WDJ300.400.500.600.700.800:
| مدل پارامتر | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| بهره وری | 300 تن در ساعت | 400 تن در ساعت | 500 تن در ساعت | 600 تن در ساعت | 700 تن در ساعت | 800 تن در ساعت |
| روش اندازه گیری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری |
| روش تنظیم | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر |
| حالت کنترل | خودکار | خودکار | خودکار | خودکار | خودکار | خودکار |
| دقت توزین (مجموعه) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقت توزین (پودر) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قدرت موتور اصلی | 37 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | 90 کیلووات | 110 کیلو وات |
| وزن مجموع | 24 تن | 24 تن | 27 تن | 27 تن | 30 تن | 30 تن |
| حداکثر قدرت | 115 کیلووات | 125 کیلووات | 140 کیلو وات | 155 کیلووات | 180 کیلووات | 200 کیلووات |
جدول زیر پیکربندی کارخانه اختلاط خاک تثبیت شده با کامپیوتر WDJ600 D و سرعت کنترل شده با فرکانس کنترل شده
| خیر | نام قطعه | مدل مشخصات | تعداد | محل مبدا | ملاحظات | ||
| 1 | ماشین کامل |
3، حداکثر اندازه دانه مخلوط کردن دانه ها: 60 میلی متر 4، دقت اندازه گیری سنگدانه: ± 0.5-1٪ 5، دقت اندازه گیری مواد پودر: ± 0.5-1٪ 6، فرم مونتاژ: نوع قابل جدا شدن 7، مساحت: 43 متر * 15 متر 8،پیکربندی:چهار قیف و یک سطل (دو موتور) |
قیف سنگدانه، صفحه آهنی سطل تمام شده دارای 5 میلی متر است، دستگاه تسمه مسطح، دستگاه تسمه شیبدار کانال فولادی 18 را می پذیرد؛ قیف سنگدانه، پاهای میکسر دارای 20 پرتو I است.کمربند صاف و کمربند شیبدار از کمربند نایلونی استفاده می کنند.
|
||||
| 2 | سیستم بچینگ سنگدانه | قیف سنگدانه | صفحه آهنی 12 متر مربع با استفاده از 5 میلی متر | 4 | بیان، شاندونگ |
نوع ترکیب: ترکیب تک بن عرض قیف: 3300 میلی متر |
|
| ویبراتور | 1.1 کیلو وات | 4 | هنان شین شیانگ | ||||
| صفحه شبکه |
صفحه نمایش تقویت شده با شبکه
|
4 | بیان، شاندونگ | ||||
| ترازو کمربند | دقت توزین ± 0.5-1٪ | 4 | بیان، شاندونگ | ||||
| درام مقیاس تسمه | 4 کیلو وات | 4 |
زیبو شاندونگ |
||||
| سنسور فشار | 150 کیلوگرم | 4 | بنگبو آنهویی | ||||
| غلطک های حامل مقیاس تسمه | φ89×1080 | 1 مجموعه | بیان، شاندونگ | ||||
| غلتک حامل مقیاس تسمه | φ89×1040 | 1 مجموعه | بیان، شاندونگ | ||||
| قرقره تسمه فشار | 1 | بیانشاندونگ | |||||
| قاب دستگاه تسمه دوز | فولاد کانالی [18 | 1 | بیان، شاندونگ | ||||
| قرقره موتوری | 50100 - 15 کیلووات - 2.5 | 1 | بیان، شاندونگ | ||||
| کمربند تخت حلقه | کمربند نایلونی 1000×5 تا 39.3 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1 مجموعه | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| چوب عمودی | 1 مجموعه | بیان، شاندونگ | |||||
| 3 | سیستم تامین پودر | سیستم تغذیه سطل پودر | 80-100 تن | 1 | بیان، شاندونگ | ||
| حذف گرد و غبار | هیچ یک | بیان، شاندونگ | |||||
| شیر دروازه | 800×800 | 1 | بیان، شاندونگ | ||||
| چرخ دستی سوپاپ دروازه | 320 | 2 | بیان، شاندونگ | ||||
| نوار نقاله پیچ | φ325×2700mm | 1 | بیان، شاندونگ | ||||
| موتور مارپیچ | 5.5 کیلو وات | 1 | بیان، شاندونگ | ||||
| سیم بکسل | φ6 تا 10 متر | 1 | بیان، شاندونگ | ||||
| کیف لباس | φ325 | 2 | بیان، شاندونگ | ||||
| ترازوی الکترونیکی مارپیچی | Φ325×1400mm | 1 | بیان، شاندونگ | ||||
| موتور توزین الکترونیکی | 4 کیلو وات | 1 | بیان، شاندونگ | ||||
| سنسور تنش جریان | 500 کیلوگرم | 1 |
بنگبو، آنهویی |
||||
| 4 | اتاق عمل | اتاق کنترل | 1 | بیان، شاندونگ |
حالت کنترل: کنترل کامپیوتر
|
||
| تهویه کننده هوا | 1.2 اسب بخار (نوع سرمایش و گرمایش) | 1 | |||||
| 5 | سیستم تامین آب | پمپ شناور | 2.2 کیلو وات | 1 | زیبو، شاندونگ | حالت آب: تنظیم فرکانس | |
| جریان پمپ آب | 40 متر مربع در ساعت | 1 | بیان، شاندونگ | ||||
| 6 | دستگاه اختلاط | میکسر | 1 | بیان، شاندونگ |
ماشین تایپ: دو محور افقی قوی نوع پیوسته |
||
| دو موتوره | 37 کیلو وات | 2 | موتور | ||||
| تیغه | مواد مقاوم در برابر سایش آلیاژ منگنز بالا | 60 | ویفانگ، شاندونگ | ||||
| کاهش دهنده سرعت | ZLY180 | 2 | زیبو، شاندونگ | ||||
| 7 | دستگاه ذخیره سازی | دستگاه تسمه شیبدار |
شیب نصب Q=18 درجه کانال قاب: فولاد [18 |
1 | بیان، شاندونگ |
محرک درب سطلی روش: پنوماتیک
سطل ذخیره سازی ارتفاع تخلیه: 3700 میلی متر
|
|
| درام محرک الکتریکی | 50100 - 18.5 کیلووات - 2.5 | 1 | زیبو، شاندونگ | ||||
| کمربند مسطح حلقوی | کمربند نایلونی 1000×4 تا 38 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×375 | 1تنظیم | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1150 | 1 مجموعه | بیان، شاندونگ | ||||
| سطل ذخیره نهایی | صفحه آهنی 8 متر مکعبی با 5 میلی متر | 1 | بیان، شاندونگ | ||||
| ویبراتور | 0.5 کیلو وات | 2 | شین شیانگ، هنان | ||||
| زنگ برقی | 1 | بیان، شاندونگ | |||||
| 8 | سیستم مدار هوا | شیر برقی | 4V310 | 2 | ژجیانگ | ||
| موتور | Y132S1-2-5.5KWB3 | 1 | بیان، شاندونگ | ||||
| کمپرسور هوا | 0.67/7 تا 5.5 کیلو وات | 1 | |||||
| سیلندر هوا | 100×250 | 4 | |||||
| 9 | سیستم کنترل الکتریکی | اجزای الکتریکی | 1 | چینت دکسی |
اجزای الکتریکی می توانند اختیاری باشند اتصال ارتباطی 485 را بپذیرید |
||
| سیستم کنترل | 1 | بیان، شاندونگ | |||||
| میزبان کامپیوتر | 1 | لنوو | |||||
| نظارت کنید | 1 | لنوو | |||||
| معکوس کننده | 3.7 کیلووات | 4 | های لی پو | ||||
| معکوس کننده | 5.5 کیلووات | 1 | های لی پو | ||||
| 11 | پیوست ها | ابزار مخصوص | 1 | بیان، شاندونگ | |||
| راهنمای کاربر | 1 | بیان، شاندونگ | |||||
| گواهی انطباق | 1 | بیان، شاندونگ | |||||
توجه: 1 به دلیل پیشرفت فنی، ممکن است مبدا قطعات خریداری شده و مدل پارامترهای فنی تغییر کند، اما عملکردها بدتر از موارد موجود نیست.
2 خریدار باید امکانات زیر را آماده کند: فونداسیون بتنی ایستگاه اختلاط، منبع تغذیه کابینت توزیع برق ایستگاه اختلاط و منبع ذخیره آب ایستگاه اختلاط.روغن مکانیکی مورد نیاز برای تجهیزات و سیستم حفاظت از صاعقه لازم در ایستگاه اختلاط.
پیکربندی محصول:
1، سیستم تامین دسته ای: این سیستم شامل یک قیف تقسیم، دستگاه تسمه اندازه گیری با فرکانس کنترل شده با سرعت کنترل شده و نوار نقاله است.
2، سیستم تامین مواد سیمان: این سیستم از یک سیلو سیمان (قیف سیمان)، فیدر پروانه اندازه گیری فرکانس متغیر با سرعت کنترل شده و نوار نقاله توزین الکترونیکی مارپیچی تشکیل شده است.
3، سیستم تامین آب اتوماتیک: این سیستم شامل مخزن فشار، پمپ شناور، خط لوله، شیر کاهنده فشار، کنتور آب و آب پاش می باشد.
4، سیستم اختلاط: این سیستم از یک کاهنده موتور و میکسر پیوسته دو محور افقی تشکیل شده است.
5، سیستم دستگاه سطل ذخیره سازی: این سیستم از یک سطل ذخیره تخلیه دوگانه، دستگاه تسمه شیبدار و کمپرسور هوا تشکیل شده است.
6، سیستم الکتریکی: این سیستم شامل یک کابینت کنترل عملیات و یک اتاق عمل می باشد.
7، سیستم کنترل اندازه گیری: این سیستم قطعات الکترونیکی سازنده معروف داخلی، کنترل سرعت تبدیل فرکانس و کنترل میکرو کامپیوتر را به دو صورت کتابچه راهنمای کاربر و خودکار اتخاذ می کند.این دستگاه مجهز به سیلو سیمان حجیم (شامل نوار نقاله پیچی) می باشد.همچنین می توان آن را با توجه به نیاز کاربر به قیف سیمانی کیسه ای مجهز کرد.
اینBeian WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800ایستگاه اختلاط خاک تثبیت شده برای ایجاد مخلوط خاک تثبیت شده با آهک برای استفاده در پروژه های ساختمانی مانند بزرگراه ها و جاده ها طراحی شده است.
ما پشتیبانی فنی و خدمات جامعی را برای کارخانه اختلاط خاک تثبیت شده خود ارائه می دهیم.مهندسان و تکنسین های مجرب ما برای پاسخ به سوالات شما و ارائه راه حل برای هر مشکلی که ممکن است با آن مواجه شوید در دسترس خواهند بود.
ما خدمات پس از فروش به موقع ارائه می دهیم تا اطمینان حاصل شود که کارخانه اختلاط خاک تثبیت شده شما با عملکرد مطلوب خود کار می کند.خدمات ما شامل خدمات بازرسی و نگهداری منظم، عیب یابی و تعمیر و تعویض قطعات یدکی می باشد.
ما همچنین خدمات آموزشی برای کمک به شما در راه اندازی و نگهداری کارخانه اختلاط خاک تثبیت شده ارائه می دهیم.خدمات آموزشی ما موضوعاتی مانند ایمنی، دستورالعمل های عملیاتی و نگهداری را پوشش می دهد.ما همچنین دوره های آموزشی سفارشی را برای رفع نیازهای خاص مشتریان خود ارائه می دهیم.
اگر در مورد کارخانه اختلاط خاک تثبیت شده خود به کمک نیاز دارید، لطفاً با ما تماس بگیرید و ما بسیار خوشحال خواهیم شد که به شما کمک کنیم.
A1: نام تجاری کارخانه اختلاط خاک تثبیت شده Beian است.
A2: شماره مدل موجود کارخانه اختلاط خاک تثبیت شده WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800 است.
A3: کارخانه اختلاط خاک تثبیت شده در چین تولید می شود.
A4: کارخانه اختلاط خاک تثبیت شده دارای دو لایه تیغه اختلاط است.
A5: خروجی امتیازی کارخانه اختلاط خاک تثبیت شده 300-800 تن در ساعت است.
