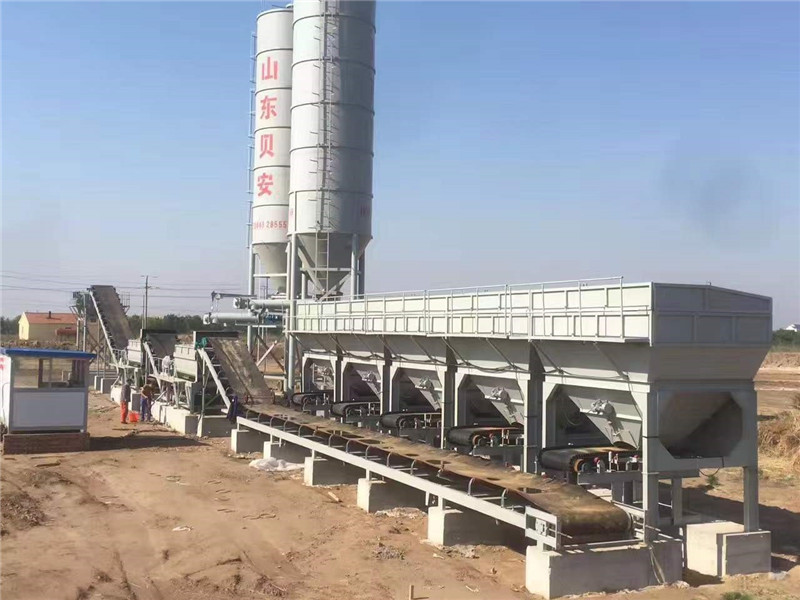

ایستگاه اختلاط خاک تثبیت شده یک تجهیزات راهسازی پیشرفته و قابل اعتماد است که برای تولید خاک تثبیت شده با نسبت های مختلف سیمان، ماسه، شن و سایر مواد افزودنی طراحی شده است.این ایستگاه اختلاط مجهز به یک میکسر اجباری دو شفت است که می تواند اجزای مواد را با سرعت بالا مخلوط کرده و مخلوطی همگن از خاک تثبیت شده را در یک چرخه کوتاه تحویل دهد.همچنین به یک بچر سنگدانه برای قرار دادن 3-6 متر مکعب مواد و همچنین محدوده وزن سیمان 0-500 کیلوگرم و محدوده وزن افزودنی 0-50 کیلوگرم مجهز شده است.تکمیل فرآیند اختلاط تنها 60 ثانیه طول می کشد، و آن را به یک راه حل بسیار کارآمد و مقرون به صرفه برای اختلاط پایدار خاک تبدیل می کند.
پارامترهای عملکرد اصلی کارخانه اختلاط خاک تثبیت شده نوع WDJ300.400.500.600.700.800:
| مدل پارامتر | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| بهره وری | 300 تن در ساعت | 400 تن در ساعت | 500 تن در ساعت | 600 تن در ساعت | 700 تن در ساعت | 800 تن در ساعت |
| روش اندازه گیری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری |
| روش تنظیم | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر |
| حالت کنترل | خودکار | خودکار | خودکار | خودکار | خودکار | خودکار |
| دقت توزین (مجموعه) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقت توزین (پودر) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قدرت موتور اصلی | 37 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | 90 کیلووات | 110 کیلو وات |
| وزن مجموع | 24 تن | 24 تن | 27 تن | 27 تن | 30 تن | 30 تن |
| حداکثر قدرت | 115 کیلووات | 125 کیلووات | 140 کیلو وات | 155 کیلووات | 180 کیلووات | 200 کیلووات |
WDJ800نوعدیجدول پیکربندی کارخانه اختلاط خاک تثبیت شده با اندازه گیری کامپیوتر و سرعت کنترل فرکانس کنترل شده
| خیر | نام قطعه | مدل مشخصات | تعداد | محل مبدا | ملاحظات | ||
| 1 | ماشین کامل |
6، فرم مونتاژ: نوع قابل جدا شدن 7، مساحت: 55 متر * 15 متر 8، پیکربندی: چهار قیف و دو سطل (نوع تسمه میانی اختلاط ثانویه) |
قیف سنگدانه، صفحه آهنی سطل تمام شده دارای 5 میلی متر است، دستگاه تسمه مسطح، دستگاه تسمه شیبدار کانال فولادی 18 را می پذیرد؛ قیف سنگدانه، پاهای میکسر دارای 20 پرتو I است.کمربند صاف و کمربند شیبدار از کمربند نایلونی استفاده می کنند.
|
||||
| 2 |
سیستم بچینگ سنگدانه
|
قیف سنگدانه | صفحه آهنی 14 متر مربع با استفاده از 5 میلی متر | 4 | بیان، شاندونگ |
نوع ترکیب: ترکیب تک بن عرض قیف: 3300 میلی متر قیف سنگدانه با بافل |
|
| ویبراتور | 1.1 کیلو وات | 4 | هنان شین شیانگ | ||||
| صفحه شبکه |
صفحه نمایش تقویت شده با شبکه
|
4 | بیان، شاندونگ | ||||
| ترازو کمربند | دقت توزین ± 0.5-1٪ | 4 | بیان، شاندونگ | ||||
| درام مقیاس تسمه | 4 کیلو وات | 4 |
زیبو شاندونگ |
||||
| سنسور فشار | 150 کیلوگرم | 4 | بنگبو آنهویی | ||||
| غلطک های حامل مقیاس تسمه | φ89×1080 | 1 | بیان، شاندونگ | ||||
| غلتک حامل مقیاس تسمه | φ89×1040 | 1 | بیان، شاندونگ | ||||
| قرقره تسمه فشار | 1 | بیان، شاندونگ | |||||
| قاب دستگاه تسمه دوز | فولاد کانالی [18 | 1 | بیان، شاندونگ | ||||
| قرقره موتوری | 50120 - 22 کیلووات - 2.5 | 1 | بیان، شاندونگ | ||||
| کمربند تخت حلقه | کمربند نایلونی 1200×5 تا 39.3 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×455 | 1 مجموعه | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1350 | 1 مجموعه | بیان، شاندونگ | ||||
| رول عمودی | 1 مجموعه | بیان، شاندونگ | |||||
| 3 | سیستم تامین پودر | سیستم تغذیه سطل پودر | 80-100 | 2 | بیان، شاندونگ | ||
| حذف گرد و غبار | هیچ یک | 0 | اختیاری | ||||
| شیر دروازه | 800×800 | 2 | بیان، شاندونگ | ||||
| چرخ دستی سوپاپ دروازه | 320 | 4 | بیان، شاندونگ | ||||
| نوار نقاله پیچ | φ325×2700mm | 2 | بیان، شاندونگ | ||||
| موتور مارپیچ | 7.5 کیلو وات | 2 | بیان، شاندونگ | ||||
| سیم بکسل | φ6 تا 10 اینچ | 2 | بیان، شاندونگ | ||||
| کیف لباس | φ325 | 4 | بیان، شاندونگ | ||||
| ترازوی الکترونیکی مارپیچی | Φ325×1400mm | 2 | بیان، شاندونگ | ||||
| موتور توزین الکترونیکی | 4 کیلو وات | 2 | بیان، شاندونگ | ||||
| سنسور تنش جریان | 500 کیلوگرم | 2 |
بنگبو، آنهویی |
||||
| 4 | اتاق عمل | اتاق کنترل | 1 |
بنگبو، آنهویی |
حالت کنترل: کنترل کامپیوتر
|
||
| تهویه کننده هوا | 1.2 اسب بخار (نوع سرمایش و گرمایش) | 1 | |||||
| 5 | سیستم تامین آب | پمپ شناور | 3 کیلو وات | 1 | زیبو، شاندونگ | حالت کنترل آب: تنظیم سرعت فرکانس | |
| جریان پمپ آب | 40 متر مربع در ساعت | 1 | بیان، شاندونگ | ||||
| 6 | دستگاه اختلاط | میکسر | 2 | بیان، شاندونگ |
ماشین تایپ: دو محور افقی قوی نوع پیوسته دو موتوره |
||
| دو موتوره | 55 کیلو وات× 2 | 4 | کایوان | ||||
| تیغه | 高锰合金耐磨材质 | 68*2 | ویفانگ، شاندونگ | ||||
| کاهش دهنده سرعت | ZLY200 | 4 | زیبو، شاندونگ | ||||
| 7 | دستگاه ذخیره سازی | دستگاه تسمه شیبدار |
شیب نصب Q=18 درجه کانال قاب: فولاد [18 |
1 | بیان، شاندونگ |
محرک درب قیف روش: پنوماتیک
سطل ذخیره سازی ارتفاع تخلیه: 3700 متر |
|
| درام محرک الکتریکی | 50120 - 30 کیلو وات - 2.5 | 1 | زیبو، شاندونگ | ||||
| کمربند مسطح حلقوی | کمربند نایلونی 1200×5 تا 39.3 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×455 | 1 | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1350 | 1 | بیان، شاندونگ | ||||
| رول عمودی | 1 | بیان، شاندونگ | |||||
| سطل ذخیره نهایی | صفحه آهنی 10 متر مربعی (انباشته) با 5 میلی متر | 1 | بیان، شاندونگ | ||||
| ویبراتور | 1.1 کیلو وات | 1 | شین شیانگ، هنان | ||||
| زنگ برقی | 1 | بیان، شاندونگ | |||||
| 8 | سیستم مدار هوا | شیر برقی | 4V310 | 2 | ژجیانگ | ||
| موتور | Y132S1-2-5.5KWB3 | 1 | بیان، شاندونگ | ||||
| کمپرسور هوا | 0.67/7 تا 5.5 کیلو وات | 1 | |||||
| سیلندر هوا | 100×250 | 4 | |||||
| 9 | سیستم کنترل الکتریکی | اجزای الکتریکی | 1 | چینت دکسی |
اجزای الکتریکی می توانند اختیاری باشند. اتصال ارتباطی 485 را بپذیرید |
||
| سیستم کنترل | 1 | بیان، شاندونگ | |||||
| میزبان کامپیوتر | 1 | لنوو | |||||
| نظارت کنید | 1 | لنوو | |||||
| معکوس کننده | 3.7 کیلووات | 4 | های لی پو | ||||
| معکوس کننده | 7.5 کیلو وات | 2 | های لی پو | ||||
| 10 |
کمربند میانی
|
غلطک های حامل تسمه | φ89×455 | 1 مجموعه | بیان، شاندونگ | ||
| غلطک های حامل تسمه | φ89×1350 | 1 مجموعه | بیان، شاندونگ | ||||
| کمربند | کمربند نایلونی 1200×5 تا 19.4 متر | 1 | بیان، شاندونگ | ||||
| درام محرک الکتریکی | 50120 - 22 KW6 - 2.5 | 1 | بیان، شاندونگ | ||||
| 11 | پیوست ها | ابزار مخصوص | 1 | بیان، شاندونگ | |||
| راهنمای کاربر | 1 | بیان، شاندونگ | |||||
| گواهی انطباق | 1 | بیان، شاندونگ | |||||
توجه: 1 به دلیل پیشرفت فنی، ممکن است مبدا قطعات خریداری شده و مدل پارامترهای فنی تغییر کند، اما عملکردها بدتر از موارد موجود نیست.
2 خریدار باید امکانات زیر را آماده کند: فونداسیون بتنی ایستگاه اختلاط، منبع تغذیه کابینت توزیع برق ایستگاه اختلاط و منبع ذخیره آب ایستگاه اختلاط.روغن مکانیکی مورد نیاز برای تجهیزات و سیستم حفاظت از صاعقه لازم در ایستگاه اختلاط.
ایستگاه اختلاط خاک تثبیت شده با آهک نوعی تجهیزات راهسازی است که به طور گسترده برای روسازی ساختمان و پی زیرسازی استفاده می شود.این دستگاه مجهز به سیستم کنترل PLC، ظرفیت بالا، چرخه اختلاط سریع و بچر با ظرفیت بالا است که آن را به یک راه حل عالی برای پروژه های راه سازی تبدیل می کند.می توان از آن برای مخلوط کردن خاک تثبیت شده با آهک و تولید خاک تثبیت شده با خواص مختلف استفاده کرد.ظرفیت این ایستگاه اختلاط خاک تثبیت شده بین 50-400 تن در ساعت است و سیکل اختلاط تنها 60 ثانیه است.بچر کل می تواند تا 3-6 متر مکعب را نگه دارد.با سیستم کنترل پیشرفته PLC، می تواند به طور دقیق تولید خاک تثبیت شده را کنترل کند و کیفیت محصول نهایی را تضمین کند.علاوه بر این، طراحی و عملکرد کاربر پسند، کارکرد ایستگاه اختلاط خاک تثبیت شده را آسان و کارآمد می کند.
پشتیبانی فنی و خدمات ایستگاه اختلاط خاک تثبیت شده شامل:
A1: ایستگاه اختلاط خاک تثبیت شده نوعی تجهیزات برای تولید خاک تثبیت شده با سیمان، آهک، خاکستر بادی و غیره است. عمدتاً از سیستم اختلاط، سیستم بچینگ سنگدانه، سیستم توزین سیمان، سیستم توزین آب، سیستم توزین افزودنی، اختلاط تشکیل شده است. سیستم انتقال و سیستم کنترل
Q2: مزایای ایستگاه اختلاط خاک تثبیت شده چیست؟
A2: مزایای ایستگاه اختلاط خاک تثبیت شده شامل راندمان بالا، پایداری خوب، عملیات آسان، هزینه کم و کیفیت بالای محصول نهایی است.
Q3: اجزای ایستگاه اختلاط خاک تثبیت شده چیست؟
A3: اجزای ایستگاه اختلاط خاک تثبیت شده شامل سیستم اختلاط، سیستم بچینگ سنگدانه، سیستم توزین سیمان، سیستم توزین آب، سیستم توزین افزودنی، سیستم انتقال مخلوط و سیستم کنترل است.
Q4: چه موادی را می توان با ایستگاه اختلاط خاک تثبیت شده ساخت؟
A4: از ایستگاه اختلاط خاک تثبیت شده می توان برای ساخت خاک تثبیت شده با سیمان، آهک، خاکستر بادی و غیره استفاده کرد.
Q5: ظرفیت ایستگاه اختلاط خاک تثبیت شده چقدر است؟
A5: ظرفیت ایستگاه اختلاط خاک تثبیت شده تا 80-100 متر مکعب در ساعت است.
