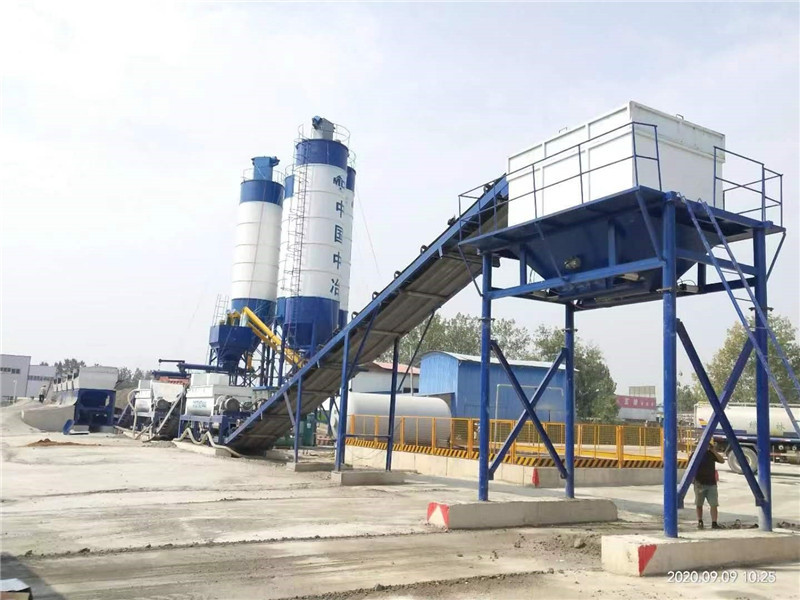

کارخانه اختلاط خاک تثبیت شده سری WDJ مجموعه کاملی از تجهیزات ویژه برای اختلاط مداوم مواد پایه جاده است که توسط شرکت ما بر اساس جذب مزایای کارخانه اختلاط خاک تثبیت شده مداوم در داخل و خارج از کشور توسعه یافته است.
کارخانه اختلاط خاک تثبیت شده سری WBZ ما و کارخانه اختلاط شن درجه بندی شده با قیمت مناسب، تجهیزات اختلاط ویژه ای است که توسط شرکت ما برای رفع نیازهای ساخت و ساز مصالح پایه برای بزرگراه های درجه بالا، جاده های شهری، فرودگاه ها، اسکله ها، ورزشی ساخته و تولید شده است. زمینه ها و سایر امکانات با اتخاذ اولین فناوری در داخل و خارج از کشور.برای تولید شن و ماسه تثبیت شده با سیمان، مواد پایه تثبیت شده خاک خاکستری، بتن تراکم پذیر و سایر چمن ها می تواند از آهک، آهک خرد شده (محتوای آب 10-15٪)، خاک، شن و ماسه، خاکستر بادی، سیمان و سایر مواد خام استفاده کند. -مواد ریشهمواد پایه تولید شده توسط آن به طور دقیق تناسب، به طور مساوی مخلوط شده و الزامات ساخت و ساز را برآورده می کند.
پارامترهای عملکرد اصلی کارخانه اختلاط خاک تثبیت شده نوع WDJ300.400.500.600.700.800:
| مدل پارامتر | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| بهره وری | 300 تن در ساعت | 400 تن در ساعت | 500 تن در ساعت | 600 تن در ساعت | 700 تن در ساعت | 800 تن در ساعت |
| روش اندازه گیری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری | کامپیوتری |
| روش تنظیم | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر | کنترل سرعت فرکانس متغیر |
| حالت کنترل | خودکار | خودکار | خودکار | خودکار | خودکار | خودکار |
| دقت توزین (مجموعه) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقت توزین (پودر) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قدرت موتور اصلی | 37 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | 90 کیلووات | 110 کیلو وات |
| وزن مجموع | 24 تن | 24 تن | 27 تن | 27 تن | 30 تن | 30 تن |
| حداکثر قدرت | 115 کیلووات | 125 کیلووات | 140 کیلو وات | 155 کیلووات | 180 کیلووات | 200 کیلووات |
WDJ800نوعدیجدول پیکربندی کارخانه اختلاط خاک تثبیت شده با اندازه گیری کامپیوتر و سرعت کنترل فرکانس کنترل شده
| خیر | نام قطعه | مدل مشخصات | تعداد | محل مبدا | ملاحظات | ||
| 1 | ماشین کامل |
6، فرم مونتاژ: نوع قابل جدا شدن 7، مساحت: 55 متر * 15 متر 8، پیکربندی: چهار قیف و دو سطل (نوع تسمه میانی اختلاط ثانویه) |
قیف سنگدانه، صفحه آهنی سطل تمام شده دارای 5 میلی متر است، دستگاه تسمه مسطح، دستگاه تسمه شیبدار کانال فولادی 18 را می پذیرد؛ قیف سنگدانه، پاهای میکسر دارای 20 پرتو I است.کمربند صاف و کمربند شیبدار از کمربند نایلونی استفاده می کنند.
|
||||
| 2 |
سیستم بچینگ سنگدانه
|
قیف سنگدانه | صفحه آهنی 14 متر مربع با استفاده از 5 میلی متر | 4 | بیان، شاندونگ |
نوع ترکیب: ترکیب تک بن عرض قیف: 3300 میلی متر قیف سنگدانه با بافل |
|
| ویبراتور | 1.1 کیلو وات | 4 | هنان شین شیانگ | ||||
| صفحه شبکه |
صفحه نمایش تقویت شده با شبکه
|
4 | بیان، شاندونگ | ||||
| ترازو کمربند | دقت توزین ± 0.5-1٪ | 4 | بیان، شاندونگ | ||||
| درام مقیاس تسمه | 4 کیلو وات | 4 |
زیبو شاندونگ |
||||
| سنسور فشار | 150 کیلوگرم | 4 | بنگبو آنهویی | ||||
| غلطک های حامل مقیاس تسمه | φ89×1080 | 1 | بیان، شاندونگ | ||||
| غلتک حامل مقیاس تسمه | φ89×1040 | 1 | بیان، شاندونگ | ||||
| قرقره تسمه فشار | 1 | بیان، شاندونگ | |||||
| قاب دستگاه تسمه دوز | فولاد کانالی [18 | 1 | بیان، شاندونگ | ||||
| قرقره موتوری | 50120 - 22 کیلووات - 2.5 | 1 | بیان، شاندونگ | ||||
| کمربند تخت حلقه | کمربند نایلونی 1200×5 تا 39.3 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×455 | 1 مجموعه | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1350 | 1 مجموعه | بیان، شاندونگ | ||||
| رول عمودی | 1 مجموعه | بیان، شاندونگ | |||||
| 3 | سیستم تامین پودر | سیستم تغذیه سطل پودر | 80-100 | 2 | بیان، شاندونگ | ||
| حذف گرد و غبار | هیچ یک | 0 | اختیاری | ||||
| شیر دروازه | 800×800 | 2 | بیان، شاندونگ | ||||
| چرخ دستی سوپاپ دروازه | 320 | 4 | بیان، شاندونگ | ||||
| نوار نقاله پیچ | φ325×2700mm | 2 | بیان، شاندونگ | ||||
| موتور مارپیچ | 7.5 کیلو وات | 2 | بیان، شاندونگ | ||||
| سیم بکسل | φ6 تا 10 اینچ | 2 | بیان، شاندونگ | ||||
| کیف لباس | φ325 | 4 | بیان، شاندونگ | ||||
| ترازوی الکترونیکی مارپیچی | Φ325×1400mm | 2 | بیان، شاندونگ | ||||
| موتور توزین الکترونیکی | 4 کیلو وات | 2 | بیان، شاندونگ | ||||
| سنسور تنش جریان | 500 کیلوگرم | 2 |
بنگبو، آنهویی |
||||
| 4 | اتاق عمل | اتاق کنترل | 1 |
بنگبو، آنهویی |
حالت کنترل: کنترل کامپیوتر
|
||
| تهویه کننده هوا | 1.2 اسب بخار (نوع سرمایش و گرمایش) | 1 | |||||
| 5 | سیستم تامین آب | پمپ شناور | 3 کیلو وات | 1 | زیبو، شاندونگ | حالت کنترل آب: تنظیم سرعت فرکانس | |
| جریان پمپ آب | 40 متر مربع در ساعت | 1 | بیان، شاندونگ | ||||
| 6 | دستگاه اختلاط | میکسر | 2 | بیان، شاندونگ |
ماشین تایپ: دو محور افقی قوی نوع پیوسته دو موتوره |
||
| دو موتوره | 55 کیلو وات× 2 | 4 | کایوان | ||||
| تیغه | 高锰合金耐磨材质 | 68*2 | ویفانگ، شاندونگ | ||||
| کاهش دهنده سرعت | ZLY200 | 4 | زیبو، شاندونگ | ||||
| 7 | دستگاه ذخیره سازی | دستگاه تسمه شیبدار |
شیب نصب Q=18 درجه کانال قاب: فولاد [18 |
1 | بیان، شاندونگ |
محرک درب قیف روش: پنوماتیک
سطل ذخیره سازی ارتفاع تخلیه: 3700 متر |
|
| درام محرک الکتریکی | 50120 - 30 کیلو وات - 2.5 | 1 | زیبو، شاندونگ | ||||
| کمربند مسطح حلقوی | کمربند نایلونی 1200×5 تا 39.3 متر | 1 | هبی | ||||
| غلطک های حامل دستگاه تسمه | φ89×455 | 1 | بیان، شاندونگ | ||||
| غلطک های حامل دستگاه تسمه | φ89×1350 | 1 | بیان، شاندونگ | ||||
| رول عمودی | 1 | بیان، شاندونگ | |||||
| سطل ذخیره نهایی | صفحه آهنی 10 متر مربعی (انباشته) با 5 میلی متر | 1 | بیان، شاندونگ | ||||
| ویبراتور | 1.1 کیلو وات | 1 | شین شیانگ، هنان | ||||
| زنگ برقی | 1 | بیان، شاندونگ | |||||
| 8 | سیستم مدار هوا | شیر برقی | 4V310 | 2 | ژجیانگ | ||
| موتور | Y132S1-2-5.5KWB3 | 1 | بیان، شاندونگ | ||||
| کمپرسور هوا | 0.67/7 تا 5.5 کیلو وات | 1 | |||||
| سیلندر هوا | 100×250 | 4 | |||||
| 9 | سیستم کنترل الکتریکی | اجزای الکتریکی | 1 | چینت دکسی |
اجزای الکتریکی می توانند اختیاری باشند. اتصال ارتباطی 485 را بپذیرید |
||
| سیستم کنترل | 1 | بیان، شاندونگ | |||||
| میزبان کامپیوتر | 1 | لنوو | |||||
| نظارت کنید | 1 | لنوو | |||||
| معکوس کننده | 3.7 کیلووات | 4 | های لی پو | ||||
| معکوس کننده | 7.5 کیلو وات | 2 | های لی پو | ||||
| 10 |
کمربند میانی
|
غلطک های حامل تسمه | φ89×455 | 1 مجموعه | بیان، شاندونگ | ||
| غلطک های حامل تسمه | φ89×1350 | 1 مجموعه | بیان، شاندونگ | ||||
| کمربند | کمربند نایلونی 1200×5 تا 19.4 متر | 1 | بیان، شاندونگ | ||||
| درام محرک الکتریکی | 50120 - 22 KW6 - 2.5 | 1 | بیان، شاندونگ | ||||
| 11 | پیوست ها | ابزار مخصوص | 1 | بیان، شاندونگ | |||
| راهنمای کاربر | 1 | بیان، شاندونگ | |||||
| گواهی انطباق | 1 | بیان، شاندونگ | |||||
توجه: 1 به دلیل پیشرفت فنی، ممکن است مبدا قطعات خریداری شده و مدل پارامترهای فنی تغییر کند، اما عملکردها بدتر از موارد موجود نیست.
2 خریدار باید امکانات زیر را آماده کند: فونداسیون بتنی ایستگاه اختلاط، منبع تغذیه کابینت توزیع برق ایستگاه اختلاط و منبع ذخیره آب ایستگاه اختلاط.روغن مکانیکی مورد نیاز برای تجهیزات و سیستم حفاظت از صاعقه لازم در ایستگاه اختلاط.
ایستگاه اختلاط خاک تثبیت شده یک تجهیزات اختلاط قابل اعتماد برای ساخت و ساز جاده است.این به گونه ای طراحی شده است که انواع مختلف خاک و سایر مواد را مخلوط می کند تا مخلوطی همگن با ترکیبی دقیق ایجاد کند.این ایستگاه مجهز به سیستم های کنترل پیشرفته و سیستم های توزین اتوماتیک برای اطمینان از اختلاط دقیق و کارآمد است.همچنین ظرفیت بالایی دارد و می تواند طیف وسیعی از مواد را مدیریت کند و برای پروژه های راه سازی در مقیاس بزرگ مناسب است.
ایستگاه اختلاط خاک تثبیت شده یک تجهیزات اختلاط همه کاره و قابل اعتماد برای پروژه های راه سازی است.این به گونه ای طراحی شده است که انواع مختلف خاک و سایر مواد را مخلوط می کند تا مخلوطی همگن با ترکیبی دقیق ایجاد کند.ظرفیت این ایستگاه 50 تا 400 تن در ساعت، محدوده وزن افزودنی بین 0 تا 50 کیلوگرم و محدوده وزن سیمان بین 0 تا 500 کیلوگرم است.حداکثر اندازه سنگدانه 60 میلی متر است که آن را برای اکثر پروژه های راه سازی مناسب می کند.این ایستگاه با سیستم های کنترل پیشرفته و سیستم های توزین اتوماتیک، اختلاط دقیق و کارآمد را تضمین می کند.
